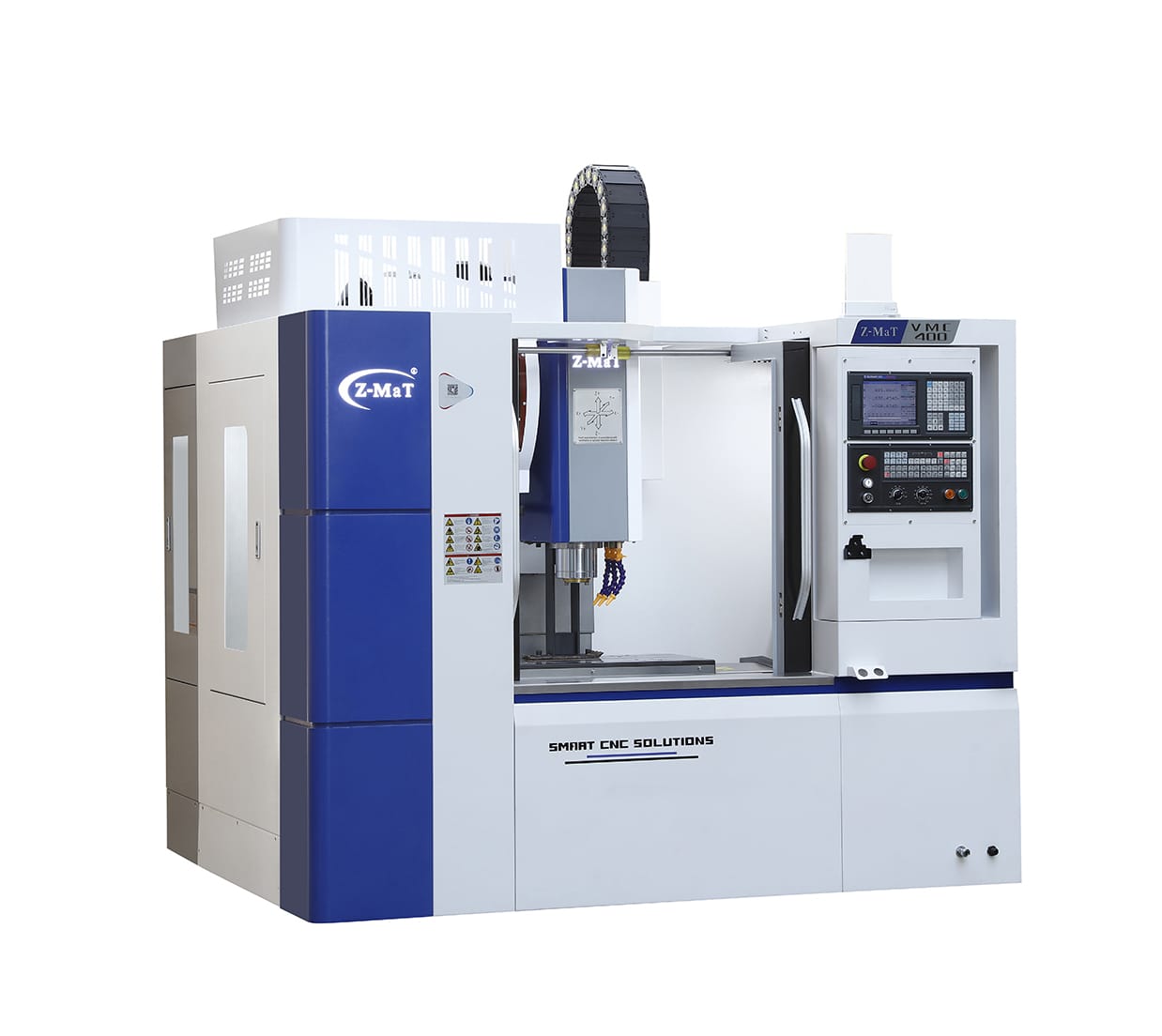

Centro de Mecanizado CNC

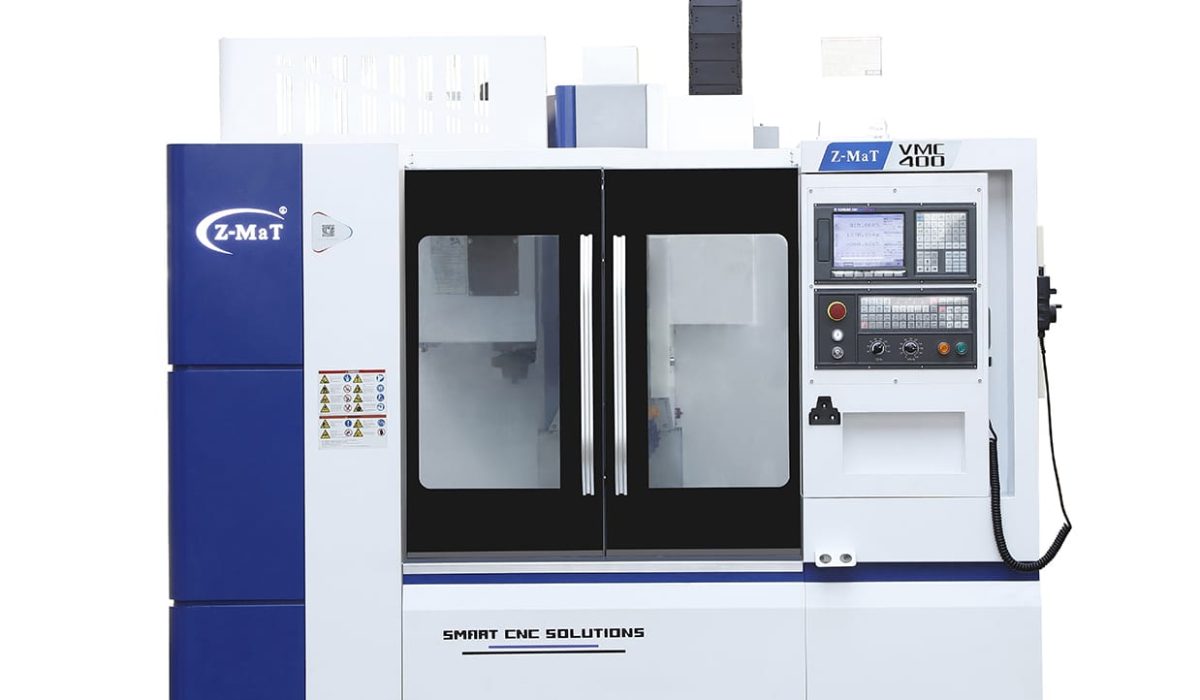

Z-MAT - VMC400
El diseño integrado optimiza la estructura de la máquina con un diseño razonable, lo que brinda mayor rigidez y mayor confiabilidad. La adaptación de la tecnología de precarga en el husillo de bolas logra una mayor precisión de transmisión y un servicio de trabajo más prolongado.
Caracteristica de Maquina
Columna, Guías, Husillo

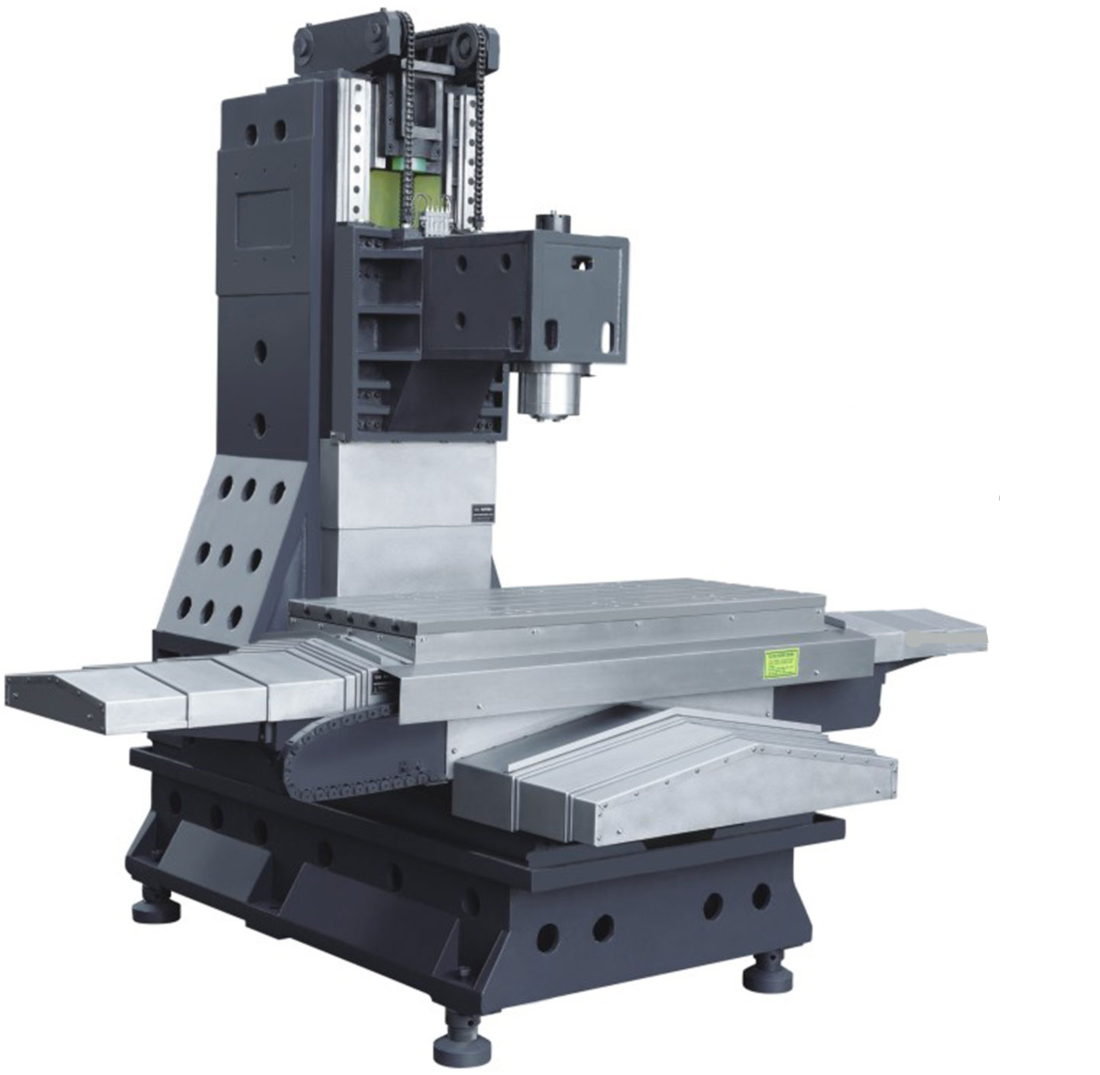

Columna
Columna forma Y invertida y ribeteada proporciona alta rigidez a la maquina.
Guías
Guías lineales en los tres ejes proporcionan un desplazamiento suave y preciso.
Husillo de Bola
Husillo de bola en los tres ejes marca PMI (Taiwán). Tienen un coeficiente de fricción bajo y la diferencia entre la fricción dinámica y estática es muy pequeña.

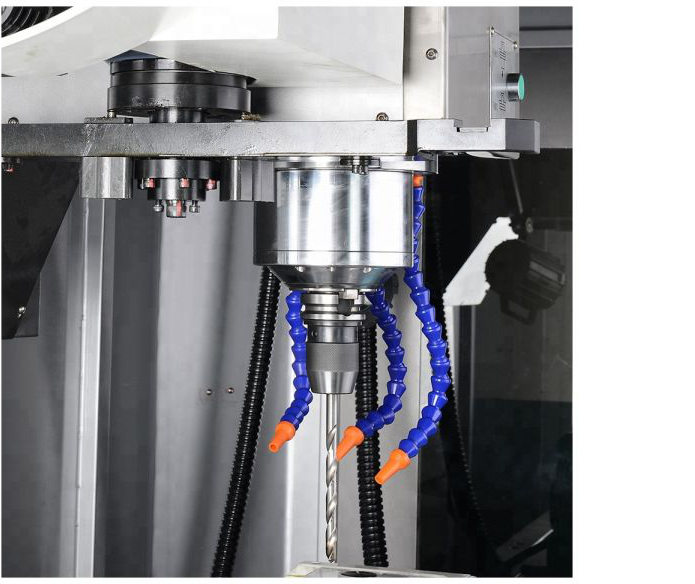

Caracteristica de Maquina Husillo Principal
Husillo potente BT-40 de la marca Royal (Taiwán) de 8000 rpm ideal para cualquier tipo de operación que se le presente. Proporciona alta rigidez axial y radial.

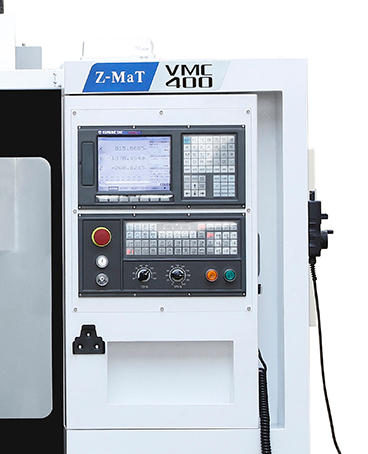

Caracteristica de Maquina Panel de Operaciones
Ergonomía para operación
El panel de operaciones donde se ubica el control CNC está ubicado de manera que sea accesible y cómodo para el operador de la máquina. Además permite fácil acceso y visualización a los controles del panel sin obstruir la visión a la mesa de trabajo.
Caracteristica de Maquina
Componentes
Varios componentes electrónicos de la máquina son Schneider Electric, por lo que tiene la confianza de contar con la más alta calidad.
Caracteristica de Maquina Opciones configurables
La maquina permite flexibilidad en las configuraciones de
CONTROL CNC

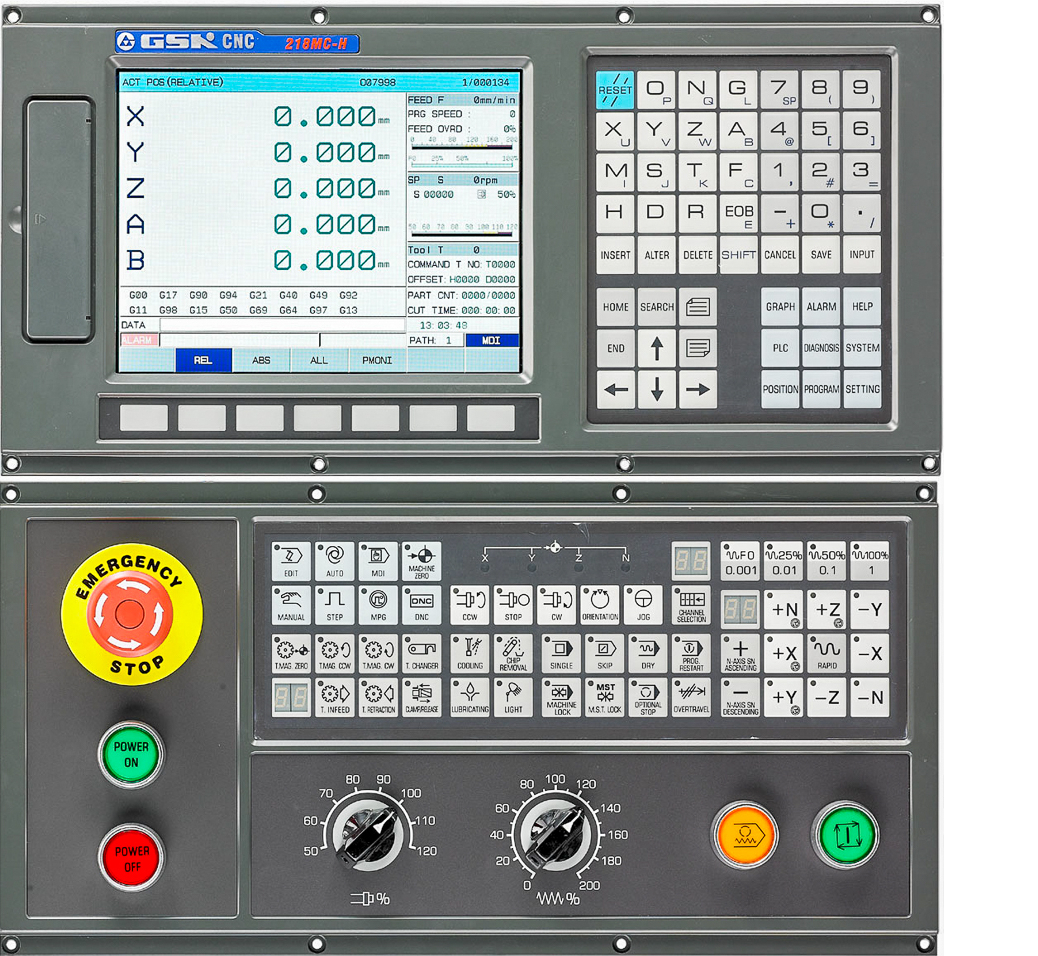

GSK-218M

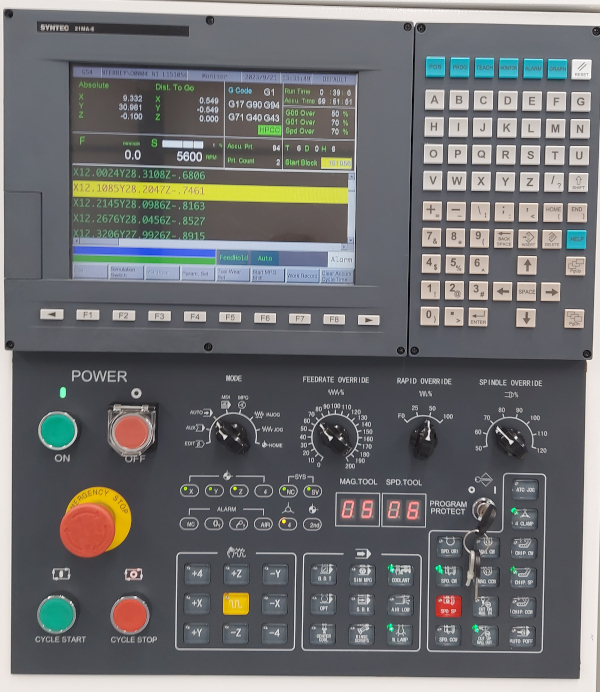

Syntec-21M
CAMBIADOR DE HERRAMIENTAS
Cambiador tipo Brazo con 24 herramientas

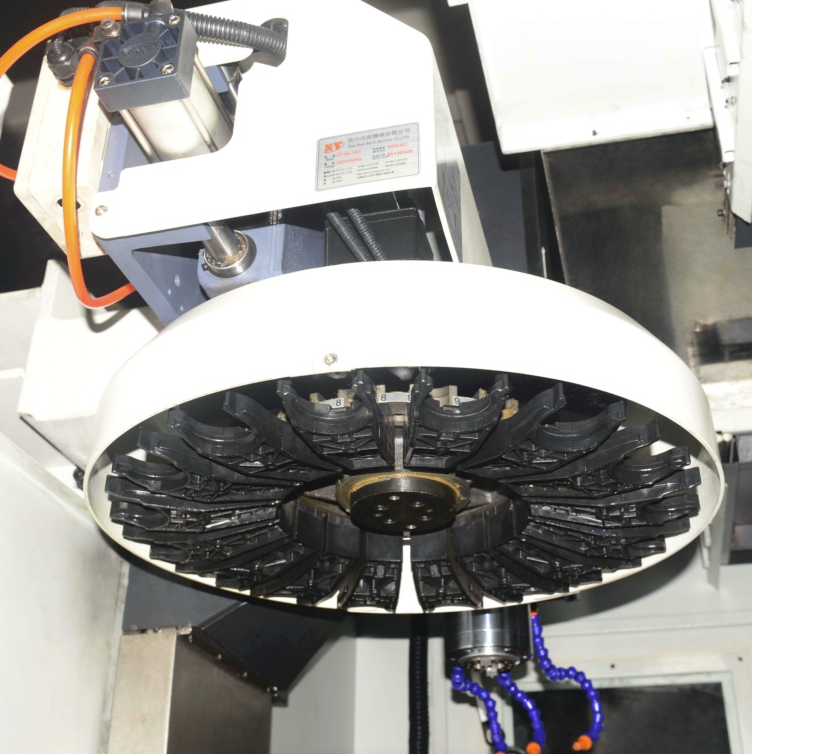

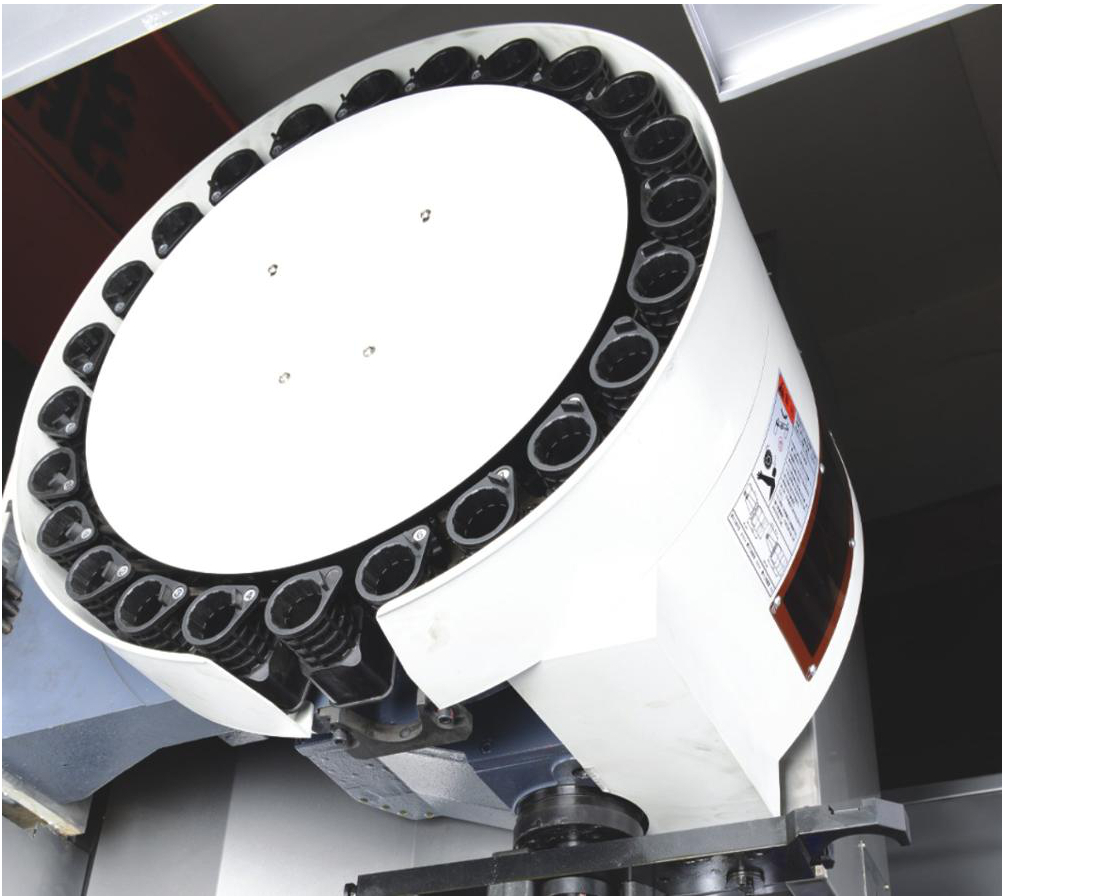

Cambiador tipo Carrusel con 16 herramientas
Caracteristica de Maquina
Accesorios Opcionales

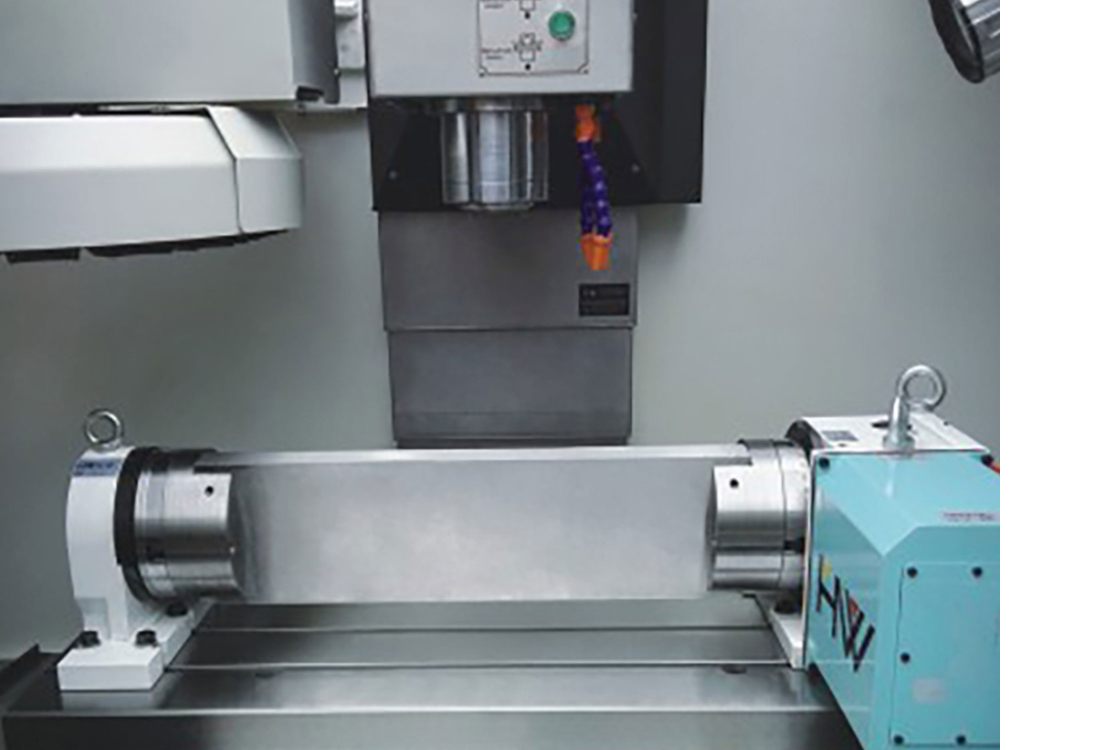

4-to eje modelo KF-15125
La maquina se puede equipar con 4-to eje
- Aumenta productividad con un solo montaje al mecanizar piezas complejas.
- Ahorra tiempo al disminuir el tiempo de set-up.
Características Centro de Mecanizado Z-MaT
- Cojinete de soporte de guía LM de servicio pesado.
- Gran tramo de guía.
- Husillo grande tipo BT40-150 con 8000 rpm.
- Mayor potencia del motor.
- Mayor peso de la máquina.
ESPECIFICACIONES TÉCNICAS
MODELO | VMC400 |
TAMAÑO DE LA MESA (LxW) | 800 x 380 mm |
RANURAS EN T | 14 x 3 x 110 mm |
RECORRIDO LONGITUDINAL EJE X | 400 mm |
RECORRIDO TRANSVERSAL EJE Y | 350 mm |
RECORRIDO EN EJE Z | 450 mm |
CARGA SOBRE LA MESA | 350 kg |
DISTANCIA DE LA NARIZ DEL HUSILLO A LA | |
SUPERFICIE DE LA MESA | 50 – 500 mm |
DISTANCIA DEL HUSILLO A LA COLUMNA | 450 mm |
TIPO DE CONO DEL HUSILLO | BT 40 |
VELOCIDAD DEL HUSILLO | 8000 гр |
MOTOR PRINCIPAL | 3.7 KW (5HP) |
MOTOR DE AVANCES EJES X/YIZ | 2/2/3 KW |
AVANCES RÁPIDOS EN LOS EJES X/VIZ | 20 / 20 / 20 m/min |
TIPO DE GUIAS | Guías lineales |
MAGAZINE DE HERRAMIENTA | 16 herramientas / tipo |
MAXIMO PESO DE HERRAMIENTA | 8 kg |
POSICIONAMIENTO | 0.01 mm |
REPETITIVIDAD | 0.006 mm |
MOTOR BOMBA DE REFRIGERACION | 370W |
AIRE REQUERIDO | 0.5 – 0.8 Мра |
POTENCIA REQUERIDA | 15 KVA |
PESO DE LA MAQUINA | 3300 kg |
DIMENSIONES DE LA MÁQUINA (LXWXH) | 2240 x 1950 x 1990 |
